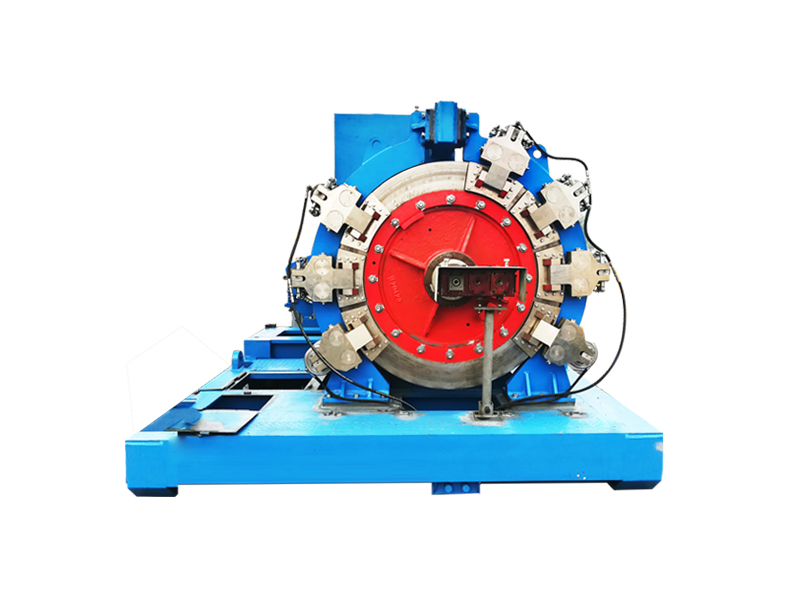

可實現工作制動、駐車制動、過卷保護、緊急制動等功能,最大限度滿足鉆井工藝的要求。具有斷電、斷氣、斷液自動駐車保護功能。
采用冗余設計,為鉆機提供安全可靠的制動轉矩。
可實現工作制動、駐車制動、過卷保護、緊急制動等功能,最大限度滿足鉆井工藝的要求。具有斷電、斷氣、斷液自動駐車保護功能。
液壓站配備雙電動泵、多蓄能器結構,并配有手動泵、加熱、冷卻裝置,為執行機構提供可靠的液壓動力。
控制系統采用閥塊嵌入式結構連接,減少了外接管線。
| 類別 | 名稱 | PZ30 | PZ40 | PZ50 | PZ70 | |
|---|---|---|---|---|---|---|
| 工作鉗 | 單邊最大正壓力kN | 50 | 75 | 90 | ||
| 有效行程 mm | 30 | |||||
| 剎車塊允許最小工作厚度 mm | 12 | |||||
| 外形尺寸mm | Φ150×242 | Φ180×290 | ||||
| 重量kg | 18 | 25 | ||||
| 安全鉗 | 單邊最大正壓力kN | 50 | 90 | |||
| 剎車塊最大工作間隙mm | 1 | |||||
| 剎車塊允許最小工作厚度mm | 12 | |||||
| 外形尺寸mm | Φ190×330 | Φ210×355 | ||||
| 重量 kg | 35 | 48 | ||||
| 液壓系統 | 額定壓力MPa | 6 | 8 | |||
| 工作介質 | 夏季 | L-HM46抗磨液壓油 | ||||
| 冬季 | L-HV32低溫抗磨液壓油 | |||||
| 單泵額定流量 L/min | 18 | |||||
| 油箱容積 L | 150 | |||||
| 電機功率 kW | 2.2 | |||||
| 蓄能器容量 L | 4×6.3 | |||||
| 加熱器功率 kW | 1 | |||||
| 冷卻水流量 L/h | 2000 | |||||
| 外形尺寸 mm | 1200×1050×1284 | |||||
| 重量 kg | 760 | |||||
